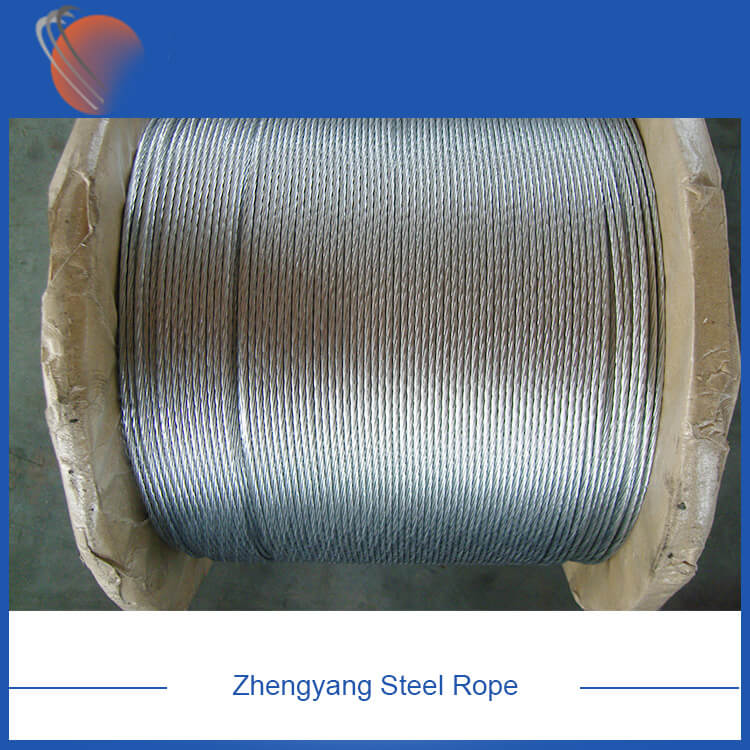

ASTM A475 zinek potažený ocelovým lankem

ASTM A475 zinek potažený ocelovým lankem

1 Rozsah
1.1 Tato norma platí pro pět tříd pozinkovaných ocelových lan používaných pro šňůrky, popruhy, montážní dráty a podobné účely složené z kulatých ocelových drátů ve čtyřech pozinkovaných hmotnostních skupinách.
1.2 Pět úrovní je následující:
1.2.1 Obecná úroveň;
1.2.2 Normální úroveň
1.2.3 Otevřená úroveň krbu;
1.2.4 Vysoká úroveň intenzity;
1.2.5 Extrémně vysoká úroveň pevnosti.
1.2.6 Minimální mezní zatížení pro každou třídu ocelových pramenů viz článek 8.
1.3 Čtyři hmotnostní skupiny zinkové vrstvy jsou: Typ 1 a stupeň A, stupeň B a stupeň C. Minimální hmotnost zinkové vrstvy viz článek 12.
14 Hodnoty vyjádřené v systému jednotek hodin-liber jsou standardní hodnoty a hodnoty v závorkách jsou pouze orientační.
2 referenční standardy
2.1 Standardy Americké společnosti pro testování a materiály
A90 Zinek nebo slitina zinku povlak ocelový výrobek hmotnostní (hmotnostní) zkušební metoda A902 terminologie pro ocelový kovový povlak B6 zinkový ingot
3 termíny
3.1 Definice vlastních podstatných jmen použitých v této normě viz A902
3.2 Popis zvláštních pojmů v této normě:
3.2.1 Lanko-metoda vyjádření hotového ocelového lanka je: jmenovitý průměr lanka, počet ocelových drátů v lanku, minimální přetržené napětí lanka (viz 8) a povlak typu nebo skupiny (viz 12).
4 Obsah objednávky 00
4.1 Objednávky dodané podle této normy musí obsahovat následující:
4.1.1 Počet zkroucených vodičů, měřený stopami;
4.1.2 Jmenovitý průměr splétaného drátu, počet ocelových drátů, jakost a minimální přetržené napětí splétaného drátu (článek 8 a tabulka 1);
4.1.3 Hmotnost zinkové vrstvy (typ a skupina) (článek 12 a tabulka 4);
4.1.4 Délka spirálového nebo cívkového lanka (článek 19).
5Materiály a výroba
5.1 Základní kov by měl být ocel tavená otevřenou nístějovou pecí, kyslíkovým topným měničem nebo elektrickou pecí. Kvalita a čistota oceli by měla být schopna zajistit, že když je ocelový drát natažen na specifikovanou velikost a pozinkován, kvalita hotového vlákna a monofilu by měla být stejnoměrná a měla by mít vlastnosti a vlastnosti uvedené v této normě.
5.2 Zinkový ingot použitý pro zinkování by měl splňovat všechny úrovně uvedené v normě B6.
6 kroucení
6.1 Pokud není uvedeno jinak, zkroucený vodič musí být zkroucený. Otočení doleva je definováno jako kroucení ve směru proti směru hodinových ručiček vzhledem k pozorovateli. Všechny ocelové dráty by měly být zkroucené s rovnoměrným napětím. Zkroucení by mělo být dostatečně těsné, aby zajistilo, že průměr nebude významně zmenšen, když je aplikováno napětí 10% minimálního přetržení.
6.2 Lanko 1 × 3 se skládá ze 3 ocelových drátů stočených soustředně a má jednotnou délku pokládky, která není menší než 14násobek jmenovitého průměru splétaného drátu a ne více než 20krát.
6,3 1 × 7 splétaný drát by měl být složen ze 6 ocelových drátů soustředně stočených kolem centrálního drátu a s jednotnou délkou pokládky, která není větší než 16násobek jmenovitého průměru spleteného drátu.
6,4 1 × 19 splétaný drát se skládá ze 6 vnitřních ocelových drátů a 12 vnějších ocelových drátů soustředně stočených kolem centrálního ocelového drátu. Šest ocelových drátů musí být zkrouceno pravou rukou a jejich jmenovitý průměr nesmí být větší než 7 ocelových drátů. Rovnoměrná délka ležení. Jmenovitý průměr 7 jader ocelového drátu by měl být 3násobkem jmenovitého průměru ocelového drátu. 12 vodičů ve vnější vrstvě je zkrouceno doleva a mělo by být soustředně stočeno kolem 7 drátových jader a mělo by mít jednotnou délku pokládky, která by nebyla větší než 16násobek jmenovitého průměru splétaného drátu. 6,51 × 37 pramen se skládá ze 6 vnitřní ocelové dráty, 12 mezilehlých ocelových drátů a 18 vnějších ocelových drátů soustředně stočených kolem centrálního ocelového drátu. Šest ocelových drátů je zkrouceno doleva a nemá více než 7 drátů. Rovnoměrná délka pokládky 16násobek jmenovitého průměru jádra ocelového drátu. Jmenovitý průměr 7 jader ocelového drátu by měl být 3násobkem jmenovitého průměru ocelového drátu. 12 ocelových drátů střední vrstvy je zkrouceno pravotočivě a soustředně stočeno kolem 7 jader ocelových drátů a má jednotnou délku pokládky, která není větší než 16násobek jmenovitého průměru 19 jader ocelových drátů. Jmenovitý průměr 19 jader ocelového drátu by měl být 5 jmenovitého průměru ocelového drátu. 18 vnějších ocelových drátů je zkrouceno doleva a soustředně stočeno kolem 19 jader ocelového drátu a mají jednotnou délku pokládky, která není větší než 16násobek jmenovitého průměru splétaného drátu.
6.6 Všechny ocelové dráty v lanku by měly být přirozeně ve správné poloze v hotovém ocelovém lanku. Když je splétaný drát přestřižen, měl by být drát na přerušeném konci ponechán na svém místě nebo jej lze snadno ručně resetovat, aby zůstal na svém místě. In situ. Toho lze dosáhnout různými způsoby nebo procesy, jako je předdeformace, postdeformace nebo tváření a upevňování.
